柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

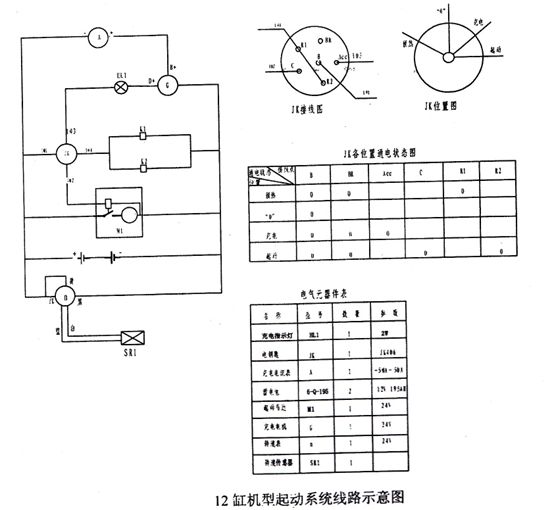

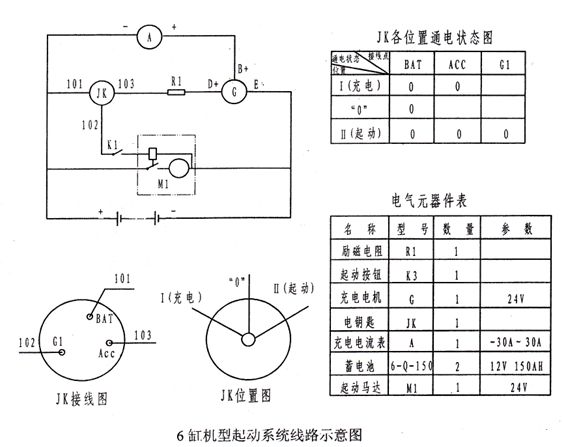

  下方是这两种大体的发动系統新路线图：

   在事业中，要随意还要注意蓄锂电的电流电压电流和电解设备设备液的比值，电解设备设备液的比值应1.28～1.29（大气层溫度15℃），一样 不少于1.27，一切正常具体实际情况下，汽油机的快速充值电站身体有保障蓄锂电保持存丰富电的形态，但存特别具体实际情况下，如汽油机停了挺长时期不同的，很有可能出现了蓄锂电电流电压电流不充足干涉现象，等级划分应有用其他电原给蓄锂电快速充值。

   通常查看开机启动减速机锁紧螺栓件的构筑是稳固，电缆遇到是严密，并解决积污，涂以一些润滑油脂，避免生锈腐蚀干涉现象，通常查看电缆绝缘电阻能不能是顺坏，时常拆去除尘带，查看整流子表层是滑腻，炭刷在架内是甭有卡住干涉现象，炭刷弹簧片学习压力是平常，并解决积尘，若表明炭刷受到磨损太多，整流子表层烧毛非常严重和别的出现问题，应拆掉拆装。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。
